Чем покрасить ржавый металл, если зачистить до конца не получается

2026-10-28 · 7 мин чтения · рубрика «Краска по ржавчине»

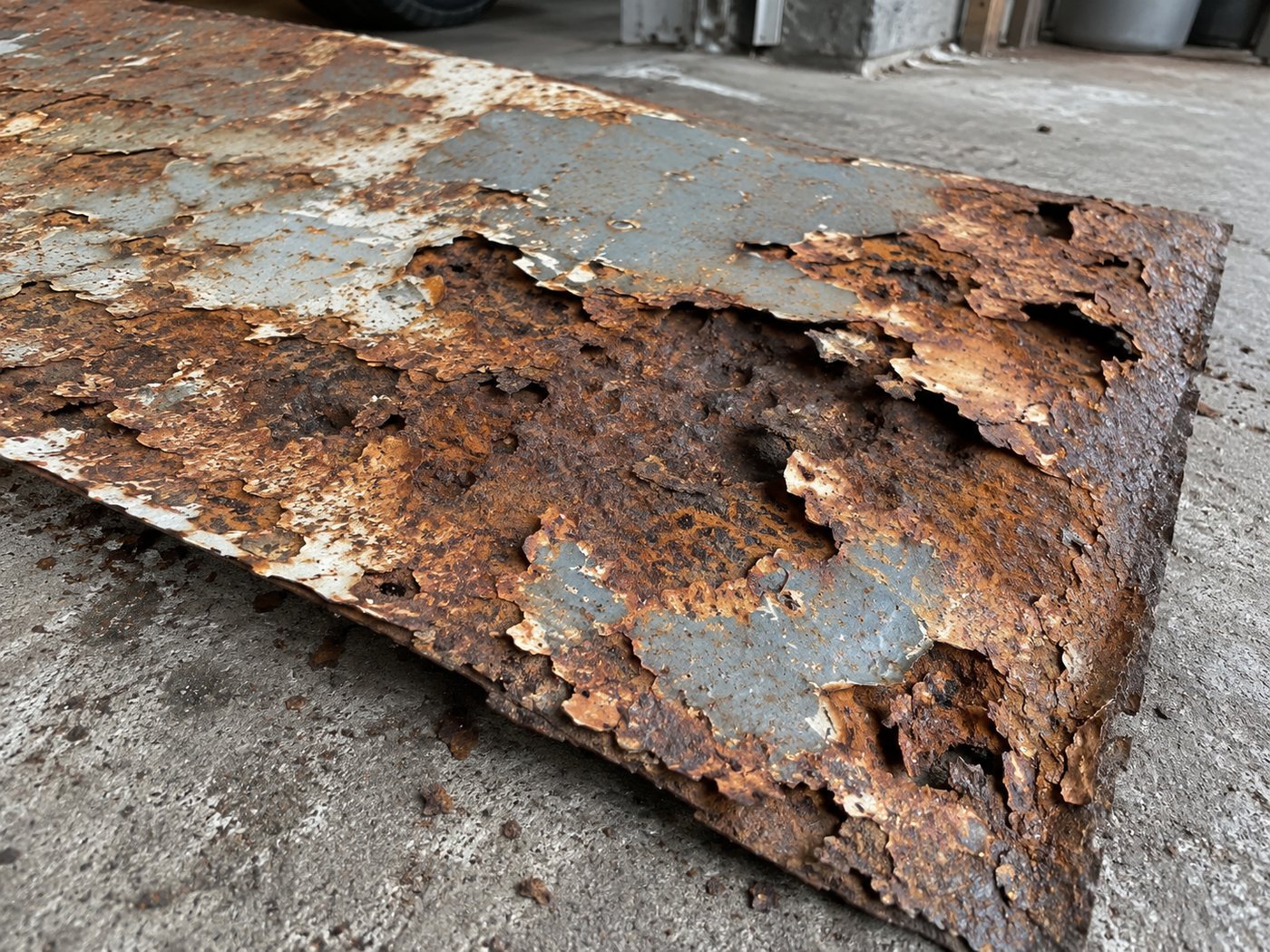

Ржавчина в сварных швах, под старой краской, в углах уголка — её физически невозможно выбить дочиста ни щёткой, ни болгаркой. У нас в цехе такие детали привозят регулярно: хозяин честно пытался зачистить, но за рыжиной открылись раковины, и дальше только вглубь. Разберём, что в такой ситуации реально работает, а что — просто откладывает проблему на сезон.

Почему краска по ржавчине — это всегда компромисс

Если под слоем краски осталась активная ржавчина, она не останавливается — она продолжает «есть» металл, просто медленнее, потому что кислороду и влаге сложнее добраться. Любая покраска поверх неполной зачистки — это сделка: вы жертвуете частью срока службы ради того, что деталь можно обработать сейчас, а не снимать и резать металл заново. Честно: 15-20 лет, как после нормальной подготовки, тут не будет. Но 3-5 лет на заборе или воротах — вполне реальный результат, если выбрать правильный состав.

Отдельная история — глубина поражения. Поверхностная рыжая пленка в 0,1 мм и раковины на 2-3 мм в металл — разные задачи. Первую можно просто «законсервировать» краской, вторую нужно сначала стабилизировать преобразователем, иначе через зиму краска вздуется пузырями прямо над очагом.

Преобразователи ржавчины — когда они реально нужны

Преобразователь ржавчины — это не краска, а химия: он переводит оксид железа в более стабильное соединение, обычно тёмно-синее или чёрное на вид. Применять его стоит именно там, где зачистка физически не достаёт — сварные швы, резьба, внутренние полости труб.

Важно: преобразователь не делает металл новым и не останавливает коррозию навечно — он просто даёт краске прочное основание вместо рыхлой ржавчины. Через 2-3 часа после обработки поверхность должна быть сухой и готова под грунт, а не оставаться влажной «кашей» — если это произошло, преобразователь был лишним, под ним обычная мокрая ржавчина.

Подробнее про механизм и ограничения мы разбирали в статье про преобразователь ржавчины — там же честно про случаи, когда его злоупотребление делает только хуже.

Грунт-эмаль 3 в 1 — для тех, кому некогда возиться

Это самый популярный ответ на вопрос «чем покрасить ржавый металл без зачистки» — состав, который одновременно грунтует, защищает и даёт финишный цвет. Производители обещают нанесение прямо по ржавчине без подготовки. На практике результат сильно зависит от толщины ржавого слоя: по тонкому рыжему налёту такая эмаль держится неплохо, по рыхлой коррозии с отслоениями — через полгода трескается и слезает лоскутами, мы видели это на воротах, которые клиент красил сам два года назад.

Шаг 1. Снять всё, что отслаивается. Даже если полная зачистка невозможна, рыхлые чешуйки и пузыри нужно сбить шпателем или проволочной щёткой — грунт-эмаль не умеет держаться на том, что само отваливается.

Шаг 2. Обезжирить и дать высохнуть. Любая влага и масляные пятна под 3-в-1 дают отслоение в первую очередь, быстрее самой ржавчины.

Шаг 3. Наносить двумя тонкими слоями, не одним толстым. Толстый слой грунт-эмали сохнет неравномерно и трескается изнутри — это частая причина, почему «вроде покрасил нормально», а через месяц пошли трещины сеткой.

Сравнение этого способа с классической схемой «грунт + краска» мы подробно разбирали в материале про грунт-эмаль 3 в 1.

Чем красить сверху — обзор реальных вариантов

Молотковая краска отдельно выручает там, где после ржавчины на металле остались ямы и неровности — текстура «под чеканку» визуально прячет дефекты поверхности, об этом у нас есть отдельный текст про молотковую краску. А для улицы, где главный враг — не столько ржавчина, сколько наш уральский климат с перепадом от -30 до +30, стоит сразу смотреть в сторону составов для улицы — разбор в статье краска по ржавчине для улицы.

Что точно не сработает — наш опыт в цехе

Красить порошком прямо по ржавчине — не сработает никогда, и здесь мы не лукавим ради продажи услуги. Порошковая краска плавится и запекается в печи при 180-200°C, и под этой температурой любая оставшаяся ржавчина и влага начинают выходить газом прямо через свежий слой — получаются кратеры и пузыри, которые видно без увеличительного стекла. Поэтому у нас в цикле пескоструй идёт всегда, он снимает ржавчину до чистого металла, а не маскирует её.

Такая подготовка — это 70% результата порошковой покраски, не меньше, мы писали об этом отдельно в материале про подготовку металла. Если деталь можно привезти к нам — пескоструй уже входит в цикл обработки, отдельно его заказывать не нужно.

Когда проще отдать в цех

Если речь про небольшой участок забора, калитку или подставку для цветов во дворе — красить самому вполне разумно, преобразователь плюс грунт-эмаль решат задачу на пару лет. Но если это ворота, крупная металлоконструкция или изделие, которое вы хотите красить один раз и забыть на 10-15 лет — везите на пескоструй и порошок. У нас камера полимеризации 2 × 2,2 × 4,2 м, изделия крупнее берём по секциям, а порошковая покраска у нас от 500 ₽ за небольшую деталь. При таком раскладе зачистка до металла уже не ваша проблема, а наша.

Вопросы и ответы

Можно ли красить прямо по ржавчине без всякой подготовки?

Можно, но результат непредсказуем. Тонкий рыжий налёт грунт-эмаль 3 в 1 переживёт нормально, а рыхлую коррозию с раковинами — нет, краска отслоится вместе с ржавчиной уже в первый сезон.

Преобразователь ржавчины нужен всегда или только в сложных случаях?

Только там, где зачистка механически не достаёт — сварные швы, резьбовые соединения, внутренние полости. Если ржавчину можно сбить щёткой или наждачкой, преобразователь просто лишний расход.

Почему грунт-эмаль трескается через полгода, хотя производитель обещал 5 лет?

Чаще всего причина — толстый слой за один проход либо влага под краской в момент нанесения. Производитель тестирует состав в лабораторных условиях, а не на мокром заборе после дождя.

Можно ли покрасить порошком деталь, если зачистить её до конца невозможно физически?

Нет, порошковая покраска требует чистого металла перед запеканием, иначе под высокой температурой пойдут кратеры и пузыри. В таких случаях сначала нужен полноценный пескоструй — он снимает ржавчину даже из труднодоступных мест.

Молотковая краска скрывает только цвет или и неровности от коррозии?

И то, и другое. Рельефная текстура молотковой эмали визуально прячет ямы и шероховатости, оставшиеся после коррозии, поэтому её часто берут именно для поражённого металла, а не для гладких новых поверхностей.

Сколько в среднем живёт краска, нанесённая по неполностью зачищенному металлу?

От 1 до 6 лет в зависимости от состава и глубины поражения — алкидная эмаль по ржавчине держит 1-2 года, грунт-эмаль 3 в 1 — 2-4 года, а жидкая резина и молотковые составы с преобразователем в основе — до 5-6 лет.
