Чем покрасить металл, чтобы не ржавел: защита на 10+ лет

2026-09-22 · 6 мин чтения · рубрика «Общие вопросы»

За смену через цех проходит десяток изделий, и почти на каждом втором клиент один раз уже красил металл «нормальной» краской — а через два сезона ржавчина вылезла прямо сквозь неё пузырями. Разница не в марке краски, а в том, как она держится на металле и что происходит под ней, когда туда добирается влага. Расскажу, какие способы реально работают, а какие — просто отодвигают проблему на год-два.

Почему ржавчина побеждает обычную краску

Жидкая краска — это плёнка поверх металла. У неё всегда есть микропоры, а укладывают её кистью или валиком неравномерно: где-то слой в 200 микрон, где-то в 20. В тонких местах влага пробивает плёнку за один сезон, и коррозия начинает расти уже под краской, изнутри — снаружи вы этого не видите, пока не вздуется пузырь. У нас в цехе такие детали привозят регулярно: снаружи вроде целое, снимаешь старый слой — а там ржавчина, уже съевшая треть толщины металла.

Второй момент — адгезия. Обычная краска держится за счёт механического сцепления с шероховатой поверхностью и высыхания растворителя. Если металл не зачищен до блеска, а просто протёрт и обезжирен, сцепление слабое, и краска отслаивается пластами вместе с ржавчиной под ней.

Порошковая краска: как она блокирует ржавчину

Порошок работает иначе. Электростатическое напыление притягивает частицы краски к заземлённой детали равномерно, без потёков и проплешин — толщина слоя контролируется, обычно 60–120 микрон, и она одинакова на всей поверхности, включая углы и сварные швы, где жидкая краска обычно стекает и утончается. Дальше деталь идёт в печь, у нас это камера полимеризации 2 × 2,2 × 4,2 м — при 180–200 °C порошок расплавляется и сшивается в сплошную полимерную плёнку без пор. Именно отсутствие пор и есть главная защита: воде и кислороду физически некуда просочиться.

Изделия крупнее камеры красим по секциям — стыкуем так, чтобы шов пришёлся на скрытое место, это касается длинных рам, шасси прицепов, крупных ворот.

Совет мастера: если металл когда-то уже ржавел и вы просто закрасили пятна поверх — под порошком это вылезет ещё быстрее, потому что печь нагревает и слегка «оживляет» остаточную коррозию. Ржавчину нужно снимать до металла, а не маскировать.

Что ещё защищает металл — сравниваем варианты

Порошок — не единственный способ, и не всегда самый уместный. Вот с чем его реально сравнивают клиенты.

Если решается вопрос «на всю жизнь», часто выбирают связку — сначала цинкование, потом порошок: цинк работает как жертвенный анод даже там, где порошок случайно поцарапают, а порошок держит цинк от контакта с влагой.

Грунт-эмаль «3 в 1» — отдельная история, её рекламируют как замену и грунтовке, и подготовке, и краске сразу. По факту она неплохо ложится прямо на ржавчину и годик-другой держит, но это не про 10 лет — это про «быстро закрыть проблему, пока не дошли руки до нормальной покраски».

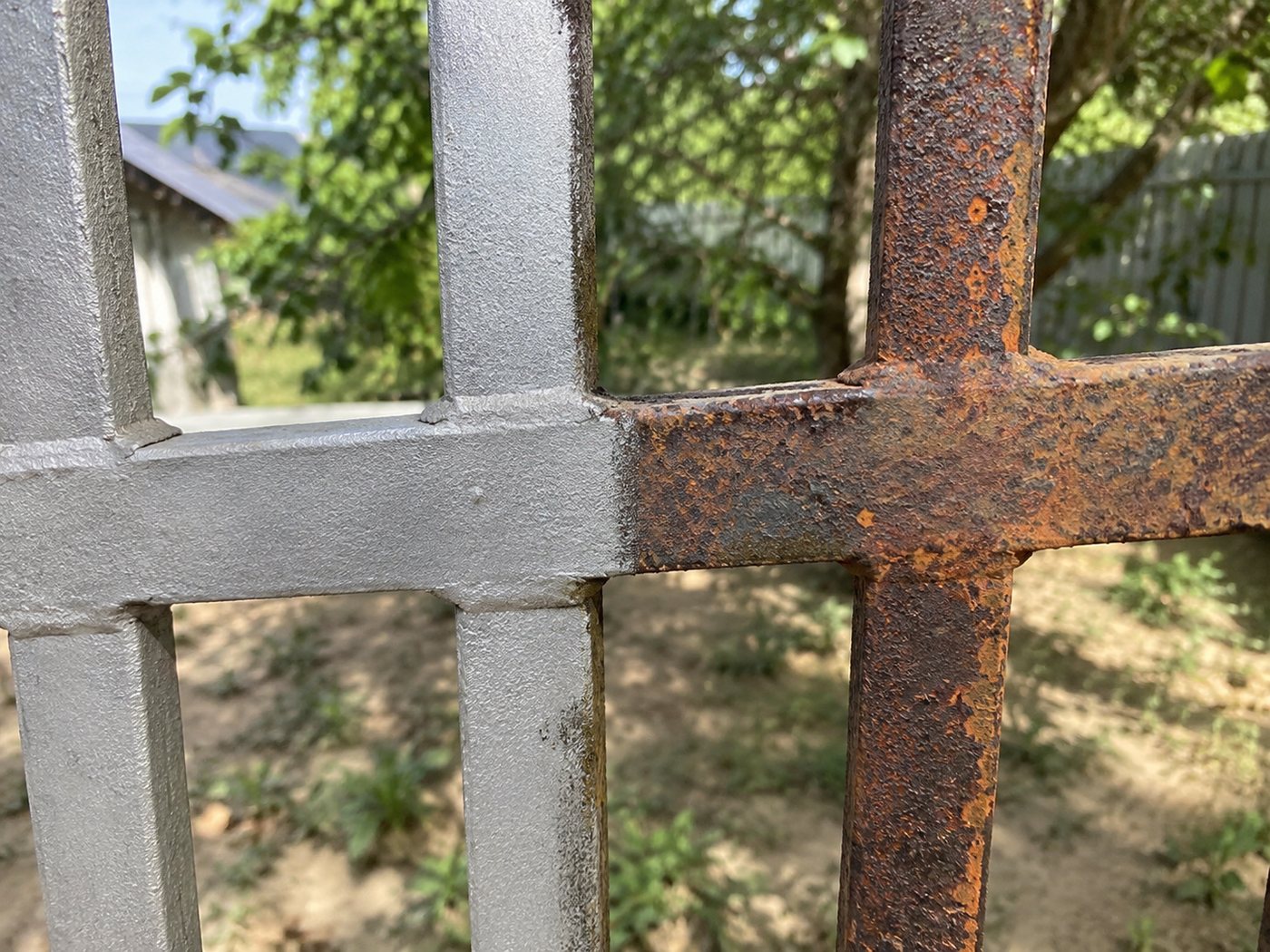

Подготовка металла — где решается судьба покрытия

Мы всегда говорим клиентам одно и то же: краска — это последние 30% работы, а решает всё подготовка. Порядок такой: сначала обезжиривание, потом пескоструйная обработка до степени Sa 2.5 (это стандарт, при котором остаётся не больше 5% старых загрязнений на поверхности), потом сушка и сразу — в камеру напыления, пока металл снова не начал окисляться на воздухе. Между пескоструем и покраской у нас проходит не больше пары часов, иначе на свежеочищенной стали уже к вечеру появляется лёгкий белёсый налёт — это и есть начало новой коррозии.

Для тонкого металла (жесть, тонкостенные профили) пескоструй ведут осторожно — слишком крупная абразивная фракция или долгая обработка коробит лист. Для чугуна и толстой стали, наоборот, можно идти жёстче — там задача снять не только ржавчину, но и старые слои краски, которых бывает по 8–10.

Сколько стоит защита на 10+ лет

Цена складывается из площади или количества изделий, толщины металла и того, нужна ли разборка (например, снять решётку с петель или диски с машины).

Пескоструй обычно уже входит в цикл покраски, отдельно его не считают — разве что заказчик просит только очистку без последующего напыления.

Часто спрашивают, почему порошок дороже баллончика в моменте, но выгоднее в итоге: баллончик — это 2–4 года и повтор работы, порошок — 10–15 лет без единого подкраса. На пятилетнем горизонте разница в деньгах обычно в пользу порошка, особенно если считать не только материал, но и время на переделку.

Вопросы и ответы

Можно ли красить порошком металл с остатками ржавчины?

Небольшой поверхностный налёт после пескоструя не критичен — печь его не «съест», но ослабит адгезию в этом месте. Глубокую ржавчину, особенно раковины и сквозную коррозию, нужно снимать полностью: слой держит поверхность, а не спасает то, что уже разрушено изнутри.

Держится ли порошковая краска на оцинкованном металле?

Да, но с оговоркой: обычную оцинковку перед напылением нужно слегка притормаживать — либо специальным грунтом, либо более длительным прогревом, иначе из цинка при нагреве выходит газ и образует поры в покрытии («газовыделение»). Мы это учитываем в режиме печи.

Что быстрее приведёт к ржавчине — скол краски или невидимая царапина?

Скол опаснее, если открывает металл до основы и туда попадает влага — там коррозия стартует быстро и расползается под соседними слоями. Царапину, не дошедшую до металла, можно вообще не трогать.

Подходит ли порошковая покраска для алюминия?

Да, причём алюминий часто держит порошок даже лучше стали за счёт естественной оксидной плёнки — но с ним своя подготовка, и красят его на температурах, которые не «отпустят» термообработку самого металла.

Есть ли изделия, которые порошком красить нельзя?

Пластик, дерево без спецпропитки, детали с электроникой или резиновыми уплотнителями, которые не выдержат нагрев в печи под 180–200 °C. Такие вещи либо разбирают перед покраской, либо им подбирают жидкие составы.

Что делать, если участок ржавеет уже после порошковой покраски?

Такое бывает точечно — обычно из-за скола от удара или некачественной зачистки в этом месте при подготовке. Решение то же: до металла, обезжирить, локально подкрасить или, если участков много, перекрасить деталь целиком в цехе.
