Покраска чугунных батарей: снять 10 слоёв старой краски и начать заново

2026-10-29 · 7 мин чтения · рубрика «Радиаторы и отопление»

Чугунная батарея 1960-х годов постройки — это, по сути, слоёный пирог: масляная краска поверх масляной, иногда через побелку и даже через слой шпаклёвки, которой кто-то когда-то заделывал раковины в литье. Снять это руками нереально, а красить поверх — значит через два года снова скрести секции шпателем. Расскажу, как мы в цехе доводим такие батареи до голого металла и почему именно так, а не иначе.

Почему на батарее вообще набирается столько слоёв

Радиатор красят раз в 3-5 лет на глаз, без всякой подготовки — обычной эмалью по старой краске. Каждый раз адгезия чуть хуже, потому что новый слой держится не за металл, а за предыдущий слой, который сам уже плохо держится. В итоге на секциях, которые стоят с советских времён, бывает 8, а то и 10 слоёв. Они трескаются, вздуваются пузырями от перегрева, местами отходят целыми хлопьями размером с ладонь. Я видел батарею, где общая толщина краски на ребре была около 2 мм — это уже не защитное покрытие, а термоизолятор, который реально снижает теплоотдачу секции.

Что будет, если просто покрасить сверху ещё раз

Соблазн понятный: зачистил наждачкой верхний слой, прошёлся грунтом, покрасил — и батарея вроде бы выглядит прилично. Но проблема в адгезии между старыми слоями никуда не девается. При следующем отопительном сезоне, когда батарея нагревается и остывает циклами, нижние слои продолжают отслаиваться — просто теперь уже под новой краской, и вздутие вылезает изнутри. Через сезон-два получаете то же самое, только деньги и время уже потрачены. Поэтому для старого чугуна у нас в цехе правило простое: если слоёв больше двух-трёх — снимаем всё до металла, других вариантов нет.

Важно: красить порошком поверх старой жидкой эмали нельзя в принципе — при полимеризации в печи (180-200 °C) старый слой начинает пузыриться и плыть, так что подготовка здесь не опция, а обязательный этап.

Как снимаем краску: смывка, термофен или пескоструй

Варианта по факту три, и у них очень разная трудоёмкость.

Для гладкой трубы смывка или термофен ещё туда-сюда, а у чугунной батареи рельеф — рёбра, завитки, decorative-литьё в стиле ретро. Шпателем между рёбрами краску не достать физически. Пескоструй решает это за один проход: абразив выбивает краску из всех впадин одинаково, независимо от формы.

Шаг 1. Разборка и доставка. Батарею снимаем с системы, перевозим в цех как есть — секции можно не разбирать, если они не растрескались на стыках. Если радиатор декоративный и собран на ниппелях без утечек, трогать резьбу лишний раз не советую — потом собирать сложнее, чем кажется.

Шаг 2. Пескоструй. Абразив здесь работает не только как чистка, но и как диагностика: после обдувки сразу видно свищи, трещины и раковины литья, которые под десятью слоями краски вообще не были заметны. Пару раз находили в секциях сквозные поры — хорошо, что до монтажа, а не после. Подробно про сам метод — в статье про пескоструйную обработку металла.

Шаг 3. Проверка и грунт. Чистый чугун пористый и начинает ржаветь от влажности воздуха буквально за несколько часов, поэтому грунт наносим в тот же день. Если пропустить этот этап и оставить батарею «подышать» на ночь — адгезия порошка на свежей ржавчине будет уже хуже.

Порошковая покраска: цвет и температура

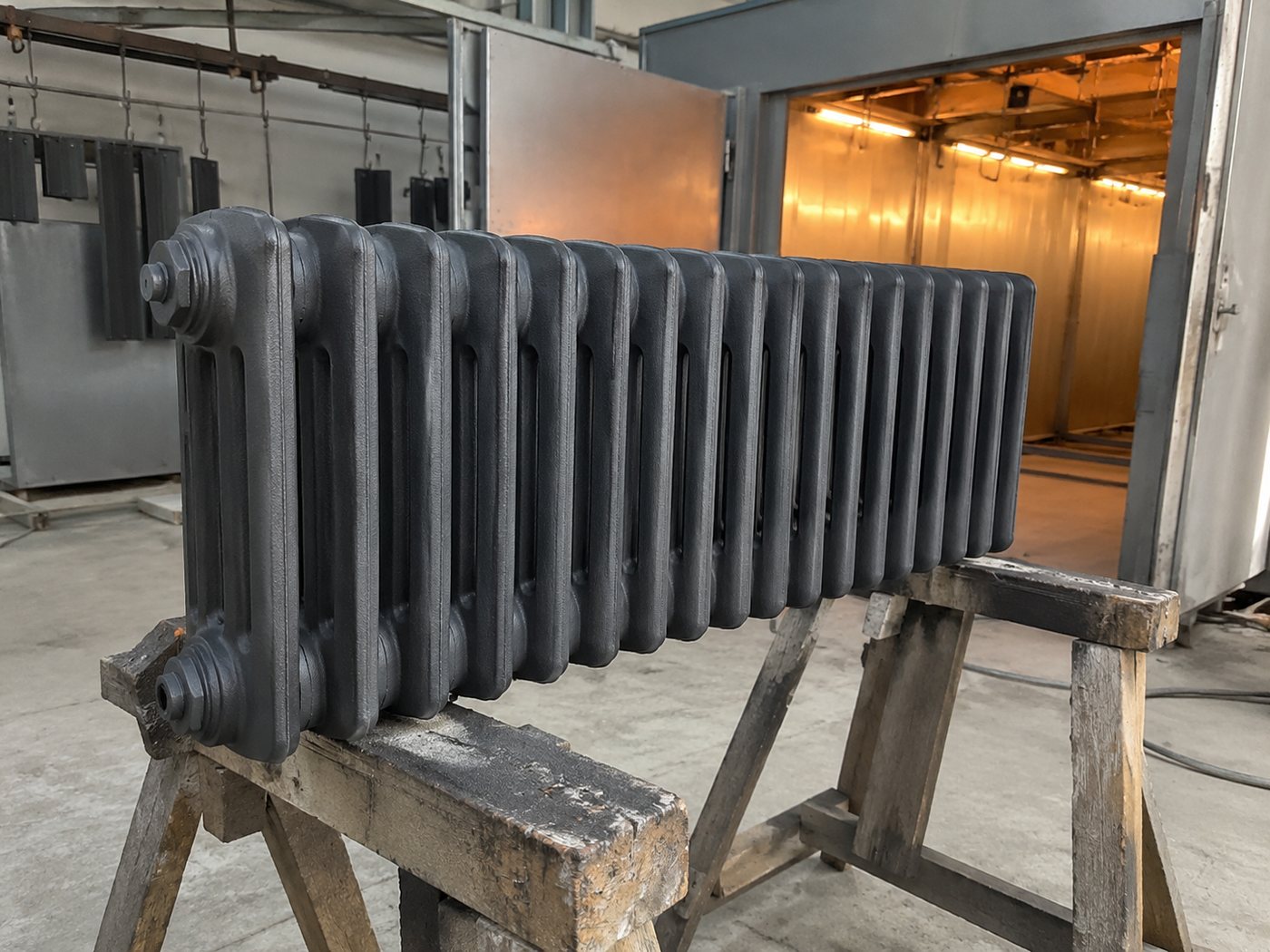

После грунта — камера напыления, электростатика и печь полимеризации. У нас камера 2 × 2,2 × 4,2 м, обычная батарея на 8-12 секций входит целиком, а вот старые чугунные колонны в человеческий рост иногда приходится красить по частям, посекционно. Полимеризация занимает порядка 20-30 минут при 180-200 °C — этого достаточно, чтобы порошок спёкся в сплошную плёнку и забил поры литья, через которые раньше проступала ржавчина.

Отдельный вопрос — цвет. Классика это белый RAL 9003 или 9016, но в последние годы чаще просят чёрный матовый или графит — смотрите нашу статью про чёрные радиаторы в интерьере, там как раз про моду на тёмные батареи и чем она оборачивается на практике. Для труб отопления важно не перепутать обычную порошковую краску с термостойкой для радиаторов — рабочая температура теплоносителя редко превышает 90 °C, порошок с этим справляется без проблем, но маркировку на банке всё равно стоит проверять, если красите не у нас.

Сколько это стоит и сколько займёт

Порошковая покраска у нас начинается от 500 ₽, но для батареи цена считается по площади и сложности рельефа, а не по штуке — ретро-литьё с завитками дороже гладких современных секций process-wise из-за времени на пескоструй. Полный цикл — разборка, пескоструй, грунт, покраска, полимеризация — занимает обычно один рабочий день, реже два, если секций много или нужна досушка между проходами краски.

Если краска на вашей батарее уже отходит пластами и видно голый металл местами — это не повод экономить на подготовке. Коротко про саму тему выбора краски под такие задачи — в общей статье покраска батарей отопления, а если хочется сравнить холодный и горячий способ покраски чугуна и алюминия — туда же, в как покрасить радиатор.

Вопросы и ответы

Можно ли покрасить батарею, не снимая её со стены?

Технически да, кистью или валиком, но без пескоструя и без демонтажа вы просто кладёте ещё один слой поверх старых. Для нормального результата батарею нужно снять и провезти через полный цикл в цехе.

Не отвалится ли декоративное литьё при пескоструе?

Нет, абразив снимает краску и ржавчину, но не трогает сам металл — чугун значительно твёрже абразивных частиц. Риск есть только для уже треснувших секций, их мы определяем визуально до обработки.

Сколько слоёв краски реально можно снять за раз?

Пескоструй снимает всё одинаково, сколько бы слоёв ни было — хоть два, хоть десять. Время обработки растёт незначительно, в отличие от смывки, где каждый лишний слой — это ещё один проход химией.

Радиатор можно красить в любой цвет по RAL?

Да, порошковая краска доступна практически в любом оттенке каталога RAL, включая металлики и матовые текстуры. Единственное ограничение — глянец на очень рельефном литье ложится менее ровно, чем мат, из-за бликов в углублениях.

Что делать, если в секции обнаружился свищ?

Красить такую секцию бессмысленно — порошок не заделывает сквозные отверстия. Свищ — повод менять секцию целиком, мы предупреждаем об этом сразу после пескоструя, до начала покраски.

Выдержит ли порошковая краска перепады при отоплении зимой?

Да, рабочий диапазон порошкового покрытия с запасом перекрывает температуру теплоносителя даже в уральские морозы, когда котельная топит на максимум. Проблема обычно не в температуре, а в механических сколах при неаккуратной установке — это уже вопрос монтажа, не краски.
